Concours d'accès à l'École Nationale d'Architecture de Rabat - 2018

Épreuve : Géométrie & Perception

Cocher la bonne réponse: Réponse juste = 3 points, Réponse fausse = -1 point, Aucune réponse = 0 point.

Question 1

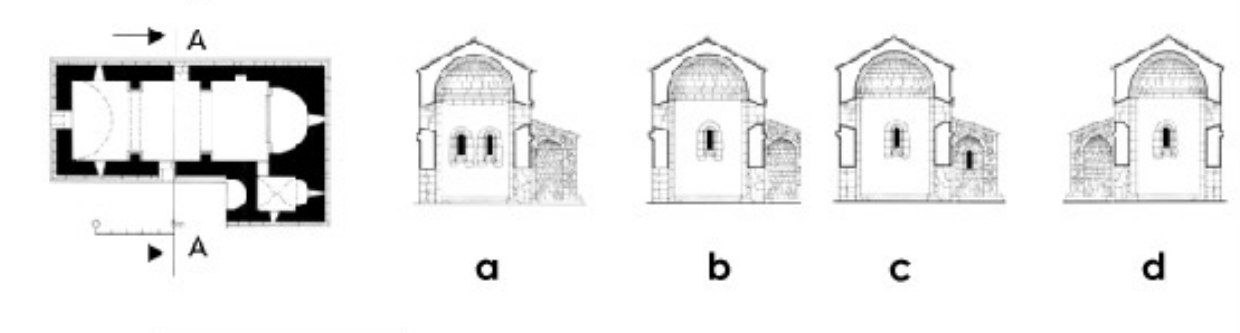

A quelle vue sur le plan correspond la figure ci-après :

A. Option A B. Option B C. Option C D. Option D

Question 2

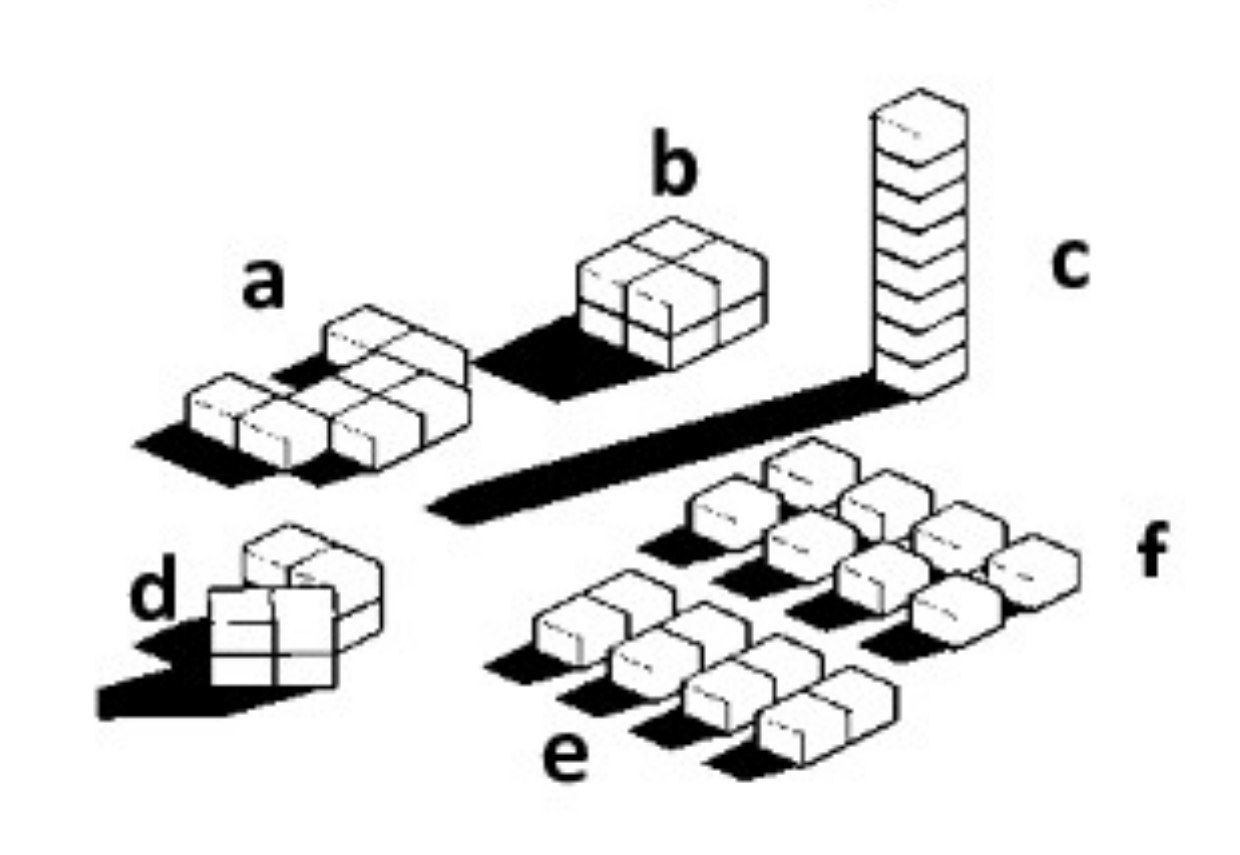

Si on considère que l'énergie nécessaire à chauffer un logement l'hiver est proportionnelle à la surface de son enveloppe en contact avec l'extérieur, laquelle de ces dispositions de ces huit cubes est la plus économe en énergie ?

A. Option A B. Option B C. Option C D. Option D E. Option E F. Option F

Question 3

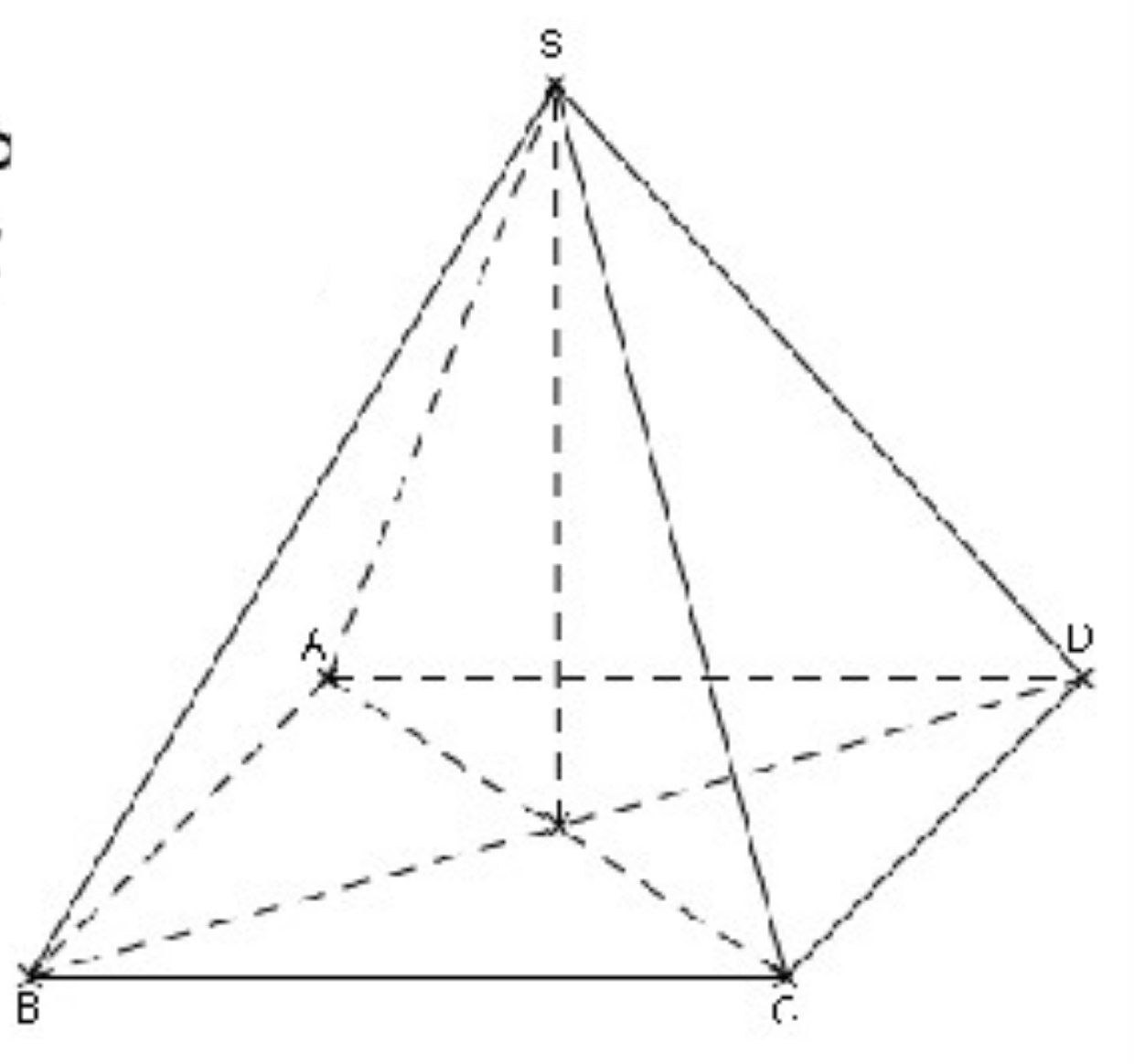

Le volume SABCD est une pyramide, si : SA = SB = SC = SD = 8,5 cm, CD = 12 cm, et BC = 9 cm, HD serait :

A. 7 m B. 7,5 m C. 10 m D. 14 m

Question 4

D est une droite parallèle au plan P; donc :

a) D est parallèle à une seule droite de P b) D est parallèle à toutes les droites de P c) D est sécante au plan P d) D est orthogonal à une droite de P

Question 5

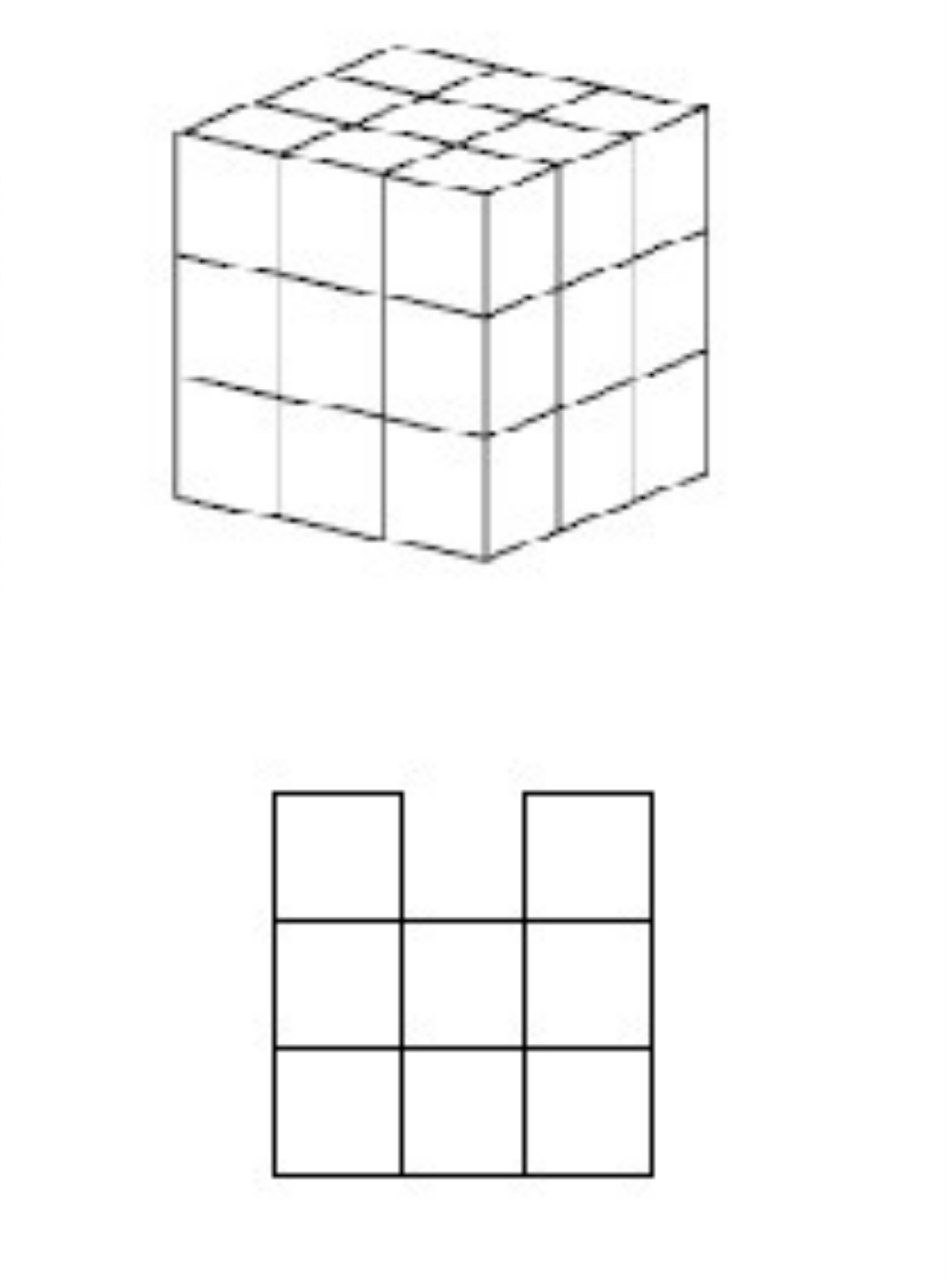

27 petits cubes forment un grand cube. Combien faut-il lui ôter au minimum de petit cubes pour que chacune des vues, de droite, de dessus et de face soit celle-ci-contre en bas ?

a) 3 b) 5 c) 7 d) 9

Question 6

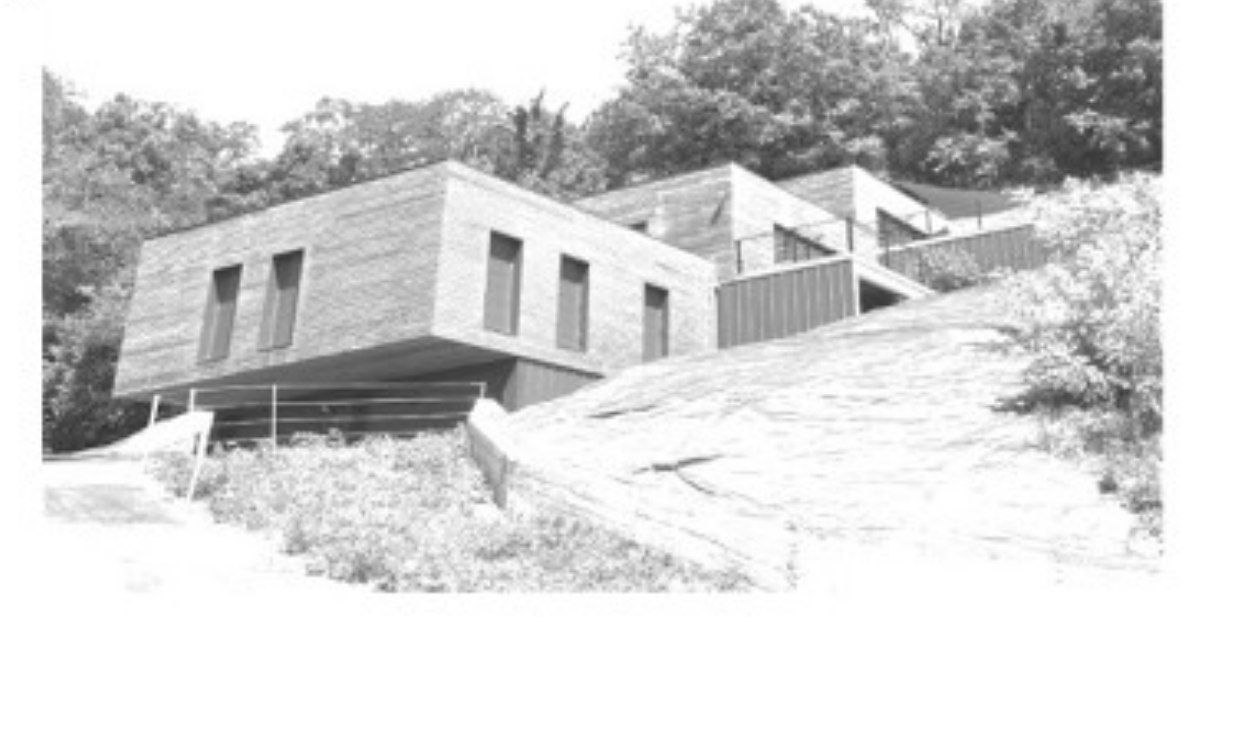

Quel est le nombre de niveaux de cette villa construite sur un terrain en pente ?

a) 2 b) 3 c) 4 d) 6

Question 7

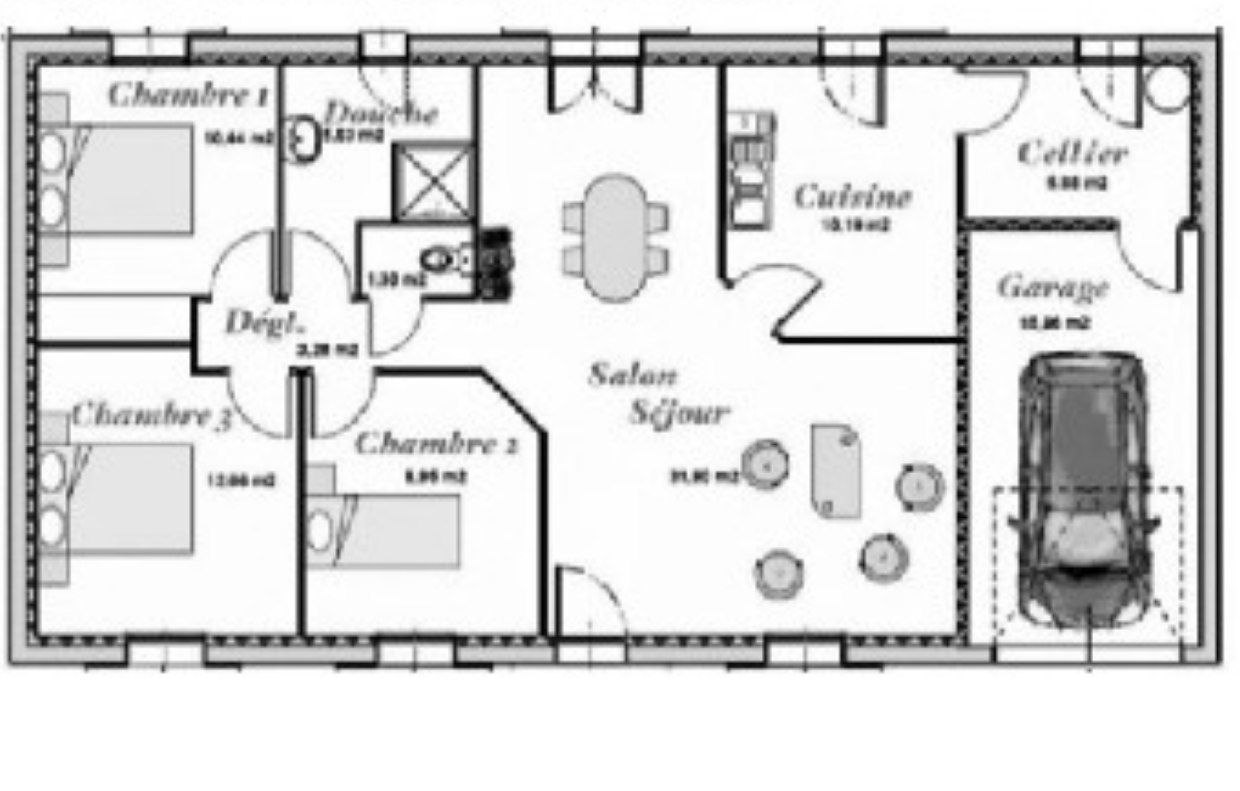

Quelle est approximativement la surface de ce plan :

a) 90 m² b) 130 m² c) 150 m² d) 160 m²

Question 8

Avec une pente de 5%, pour monter 1m, la longueur de la rampe est de :

a) 5 m b) 10 m c) 15 m d) 20 m

Question 9

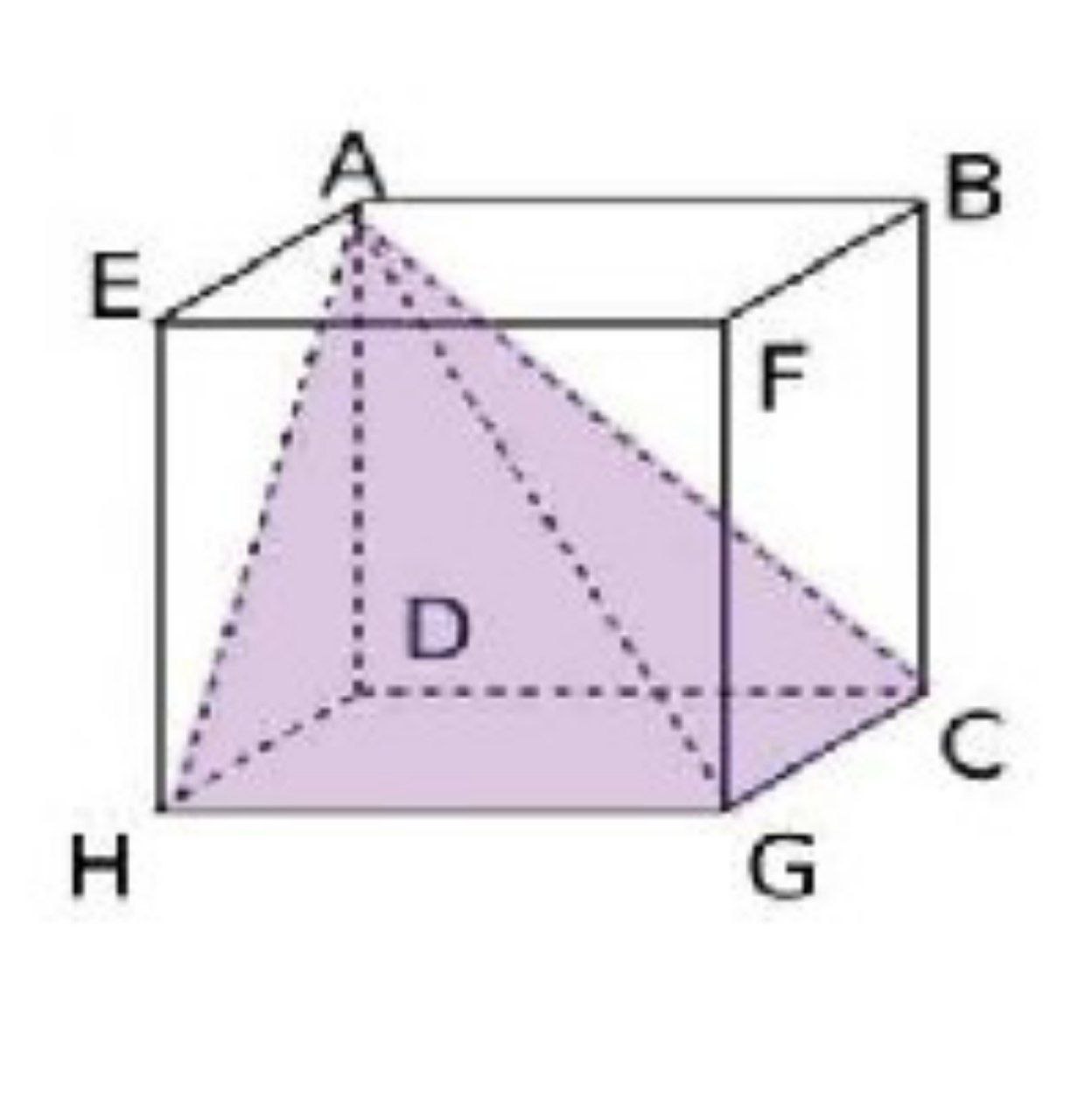

ABCDEFGH est un cube d'arête 3cm. Quel est le volume de la pyramide AHGCD ?

a) 4,5 cm³ b) 6 cm³ c) 9 cm³ d) 27 cm³

Question 10

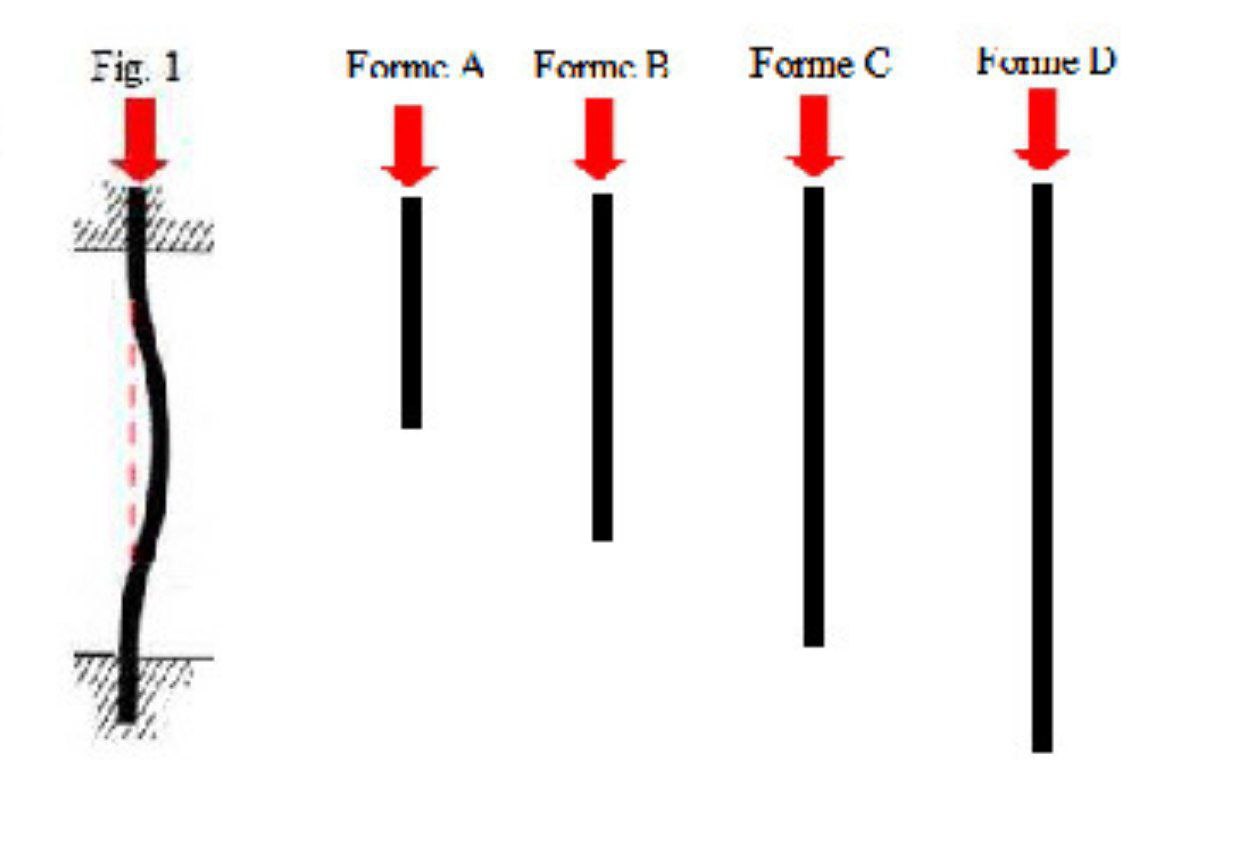

Sous une action verticale, les poteaux se déforment : c'est le phénomène du flambement. Parmi les poteaux ci-contre, lequel supporte mieux le flambement ?

a) Forme A b) Forme B c) Forme C d) Forme D

Question 11

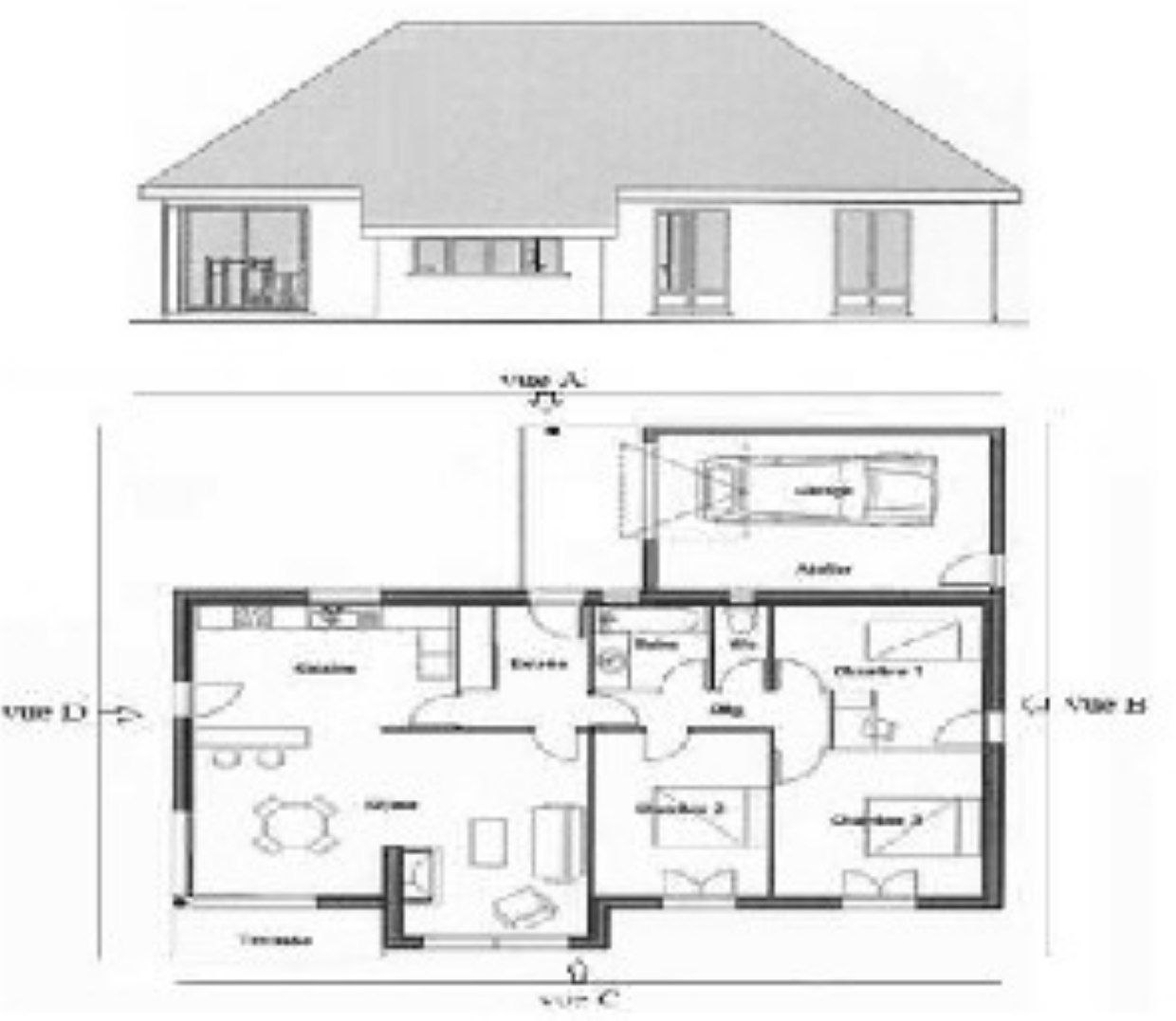

A quelle vue sur le plan correspond la façade ci-contre ?

a) Vue A b) Vue B c) Vue C d) Vue D

Question 12

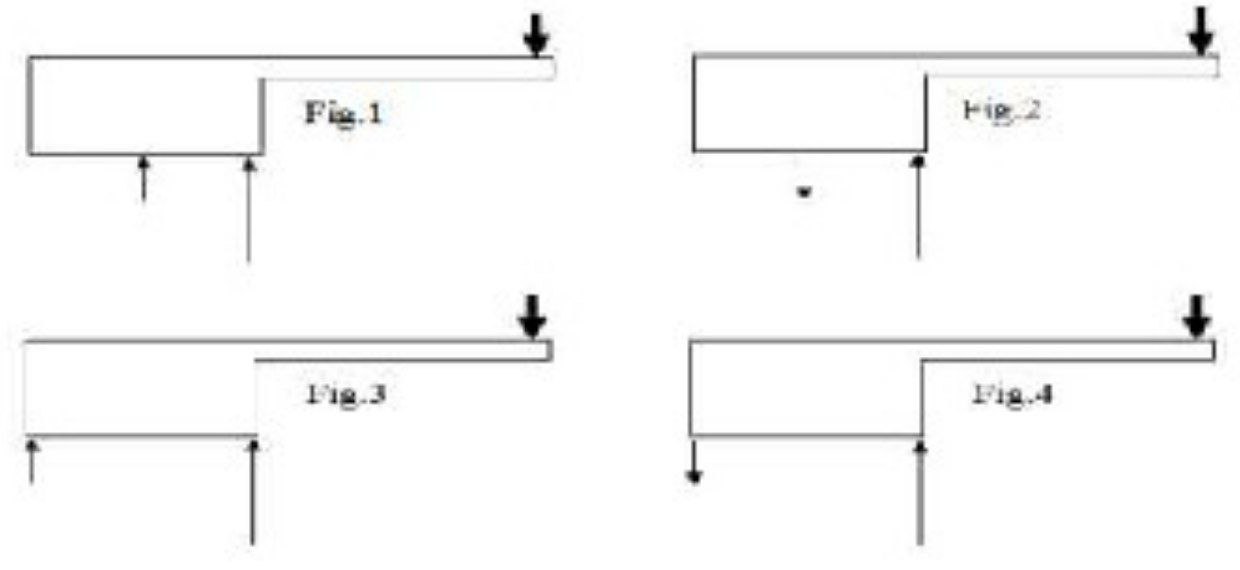

Lequel de ces jeux de forces vous semble le plus cohérent pour empêcher cette structure de basculer ?

a) Fig.1 b) Fig.2 c) Fig.3 d) Fig.4

Question 13

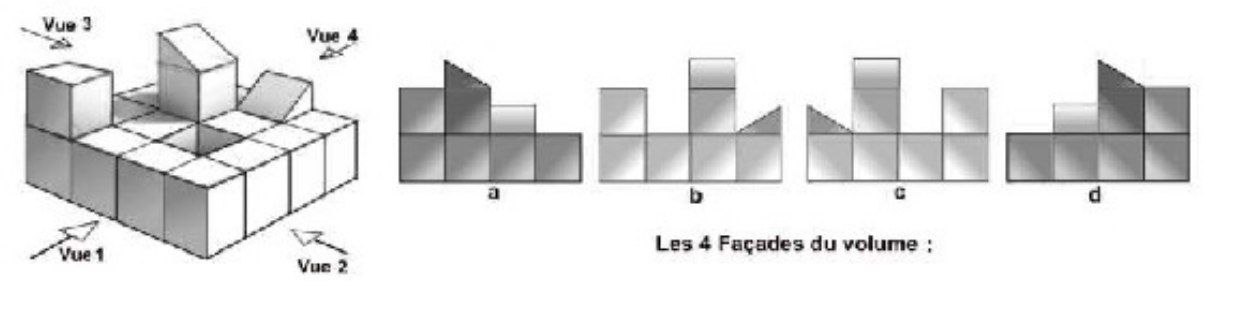

Quelle est la façade qui ne correspond pas au volume représenté en 3D ?

a) Façade A b) Façade B c) Façade C d) Façade D

Question 14

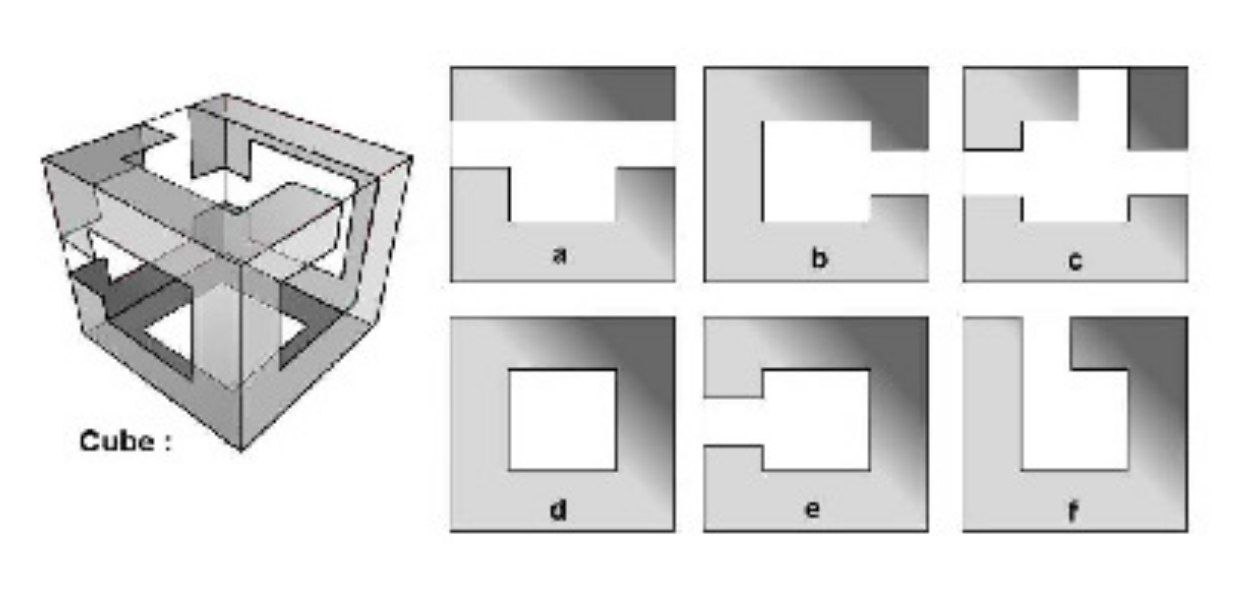

Laquelle des faces a, b, c, d, e ou f ne correspond pas au cube ci-dessous ?

a) Face a b) Face b c) Face c d) Face d e) Face e f) Face f

Question 15

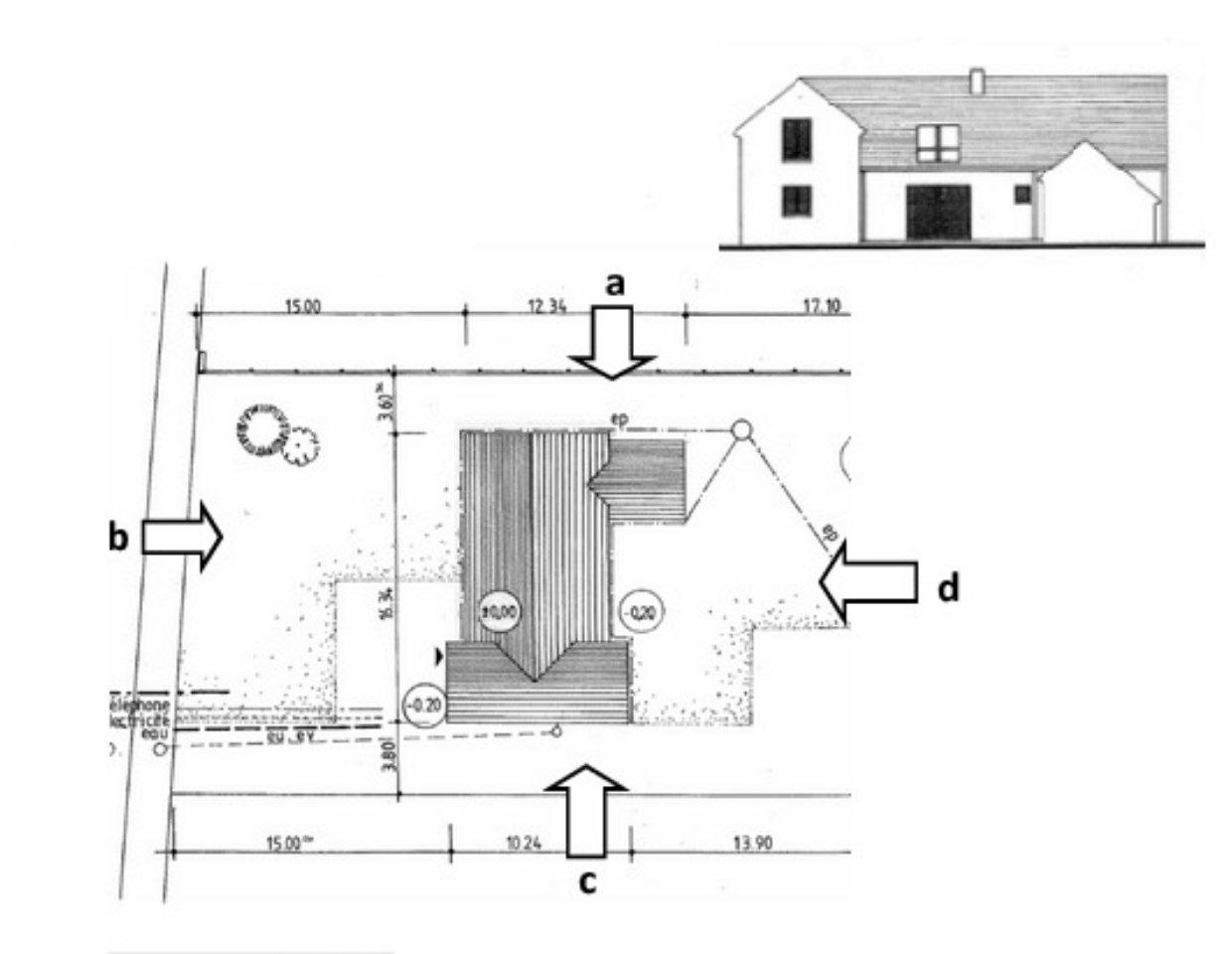

A quel vue sur le plan correspond la façade ci-contre ?

a) Vue A b) Vue B c) Vue C d) Vue D

Question 16

Sur un plan à l'échelle 1/200, la distance entre deux points est de 20 mm. Quelle est la distance réelle en mètre entre ces deux points ?

a) 40m b) 2m c) 8m d) 4m

Question 17

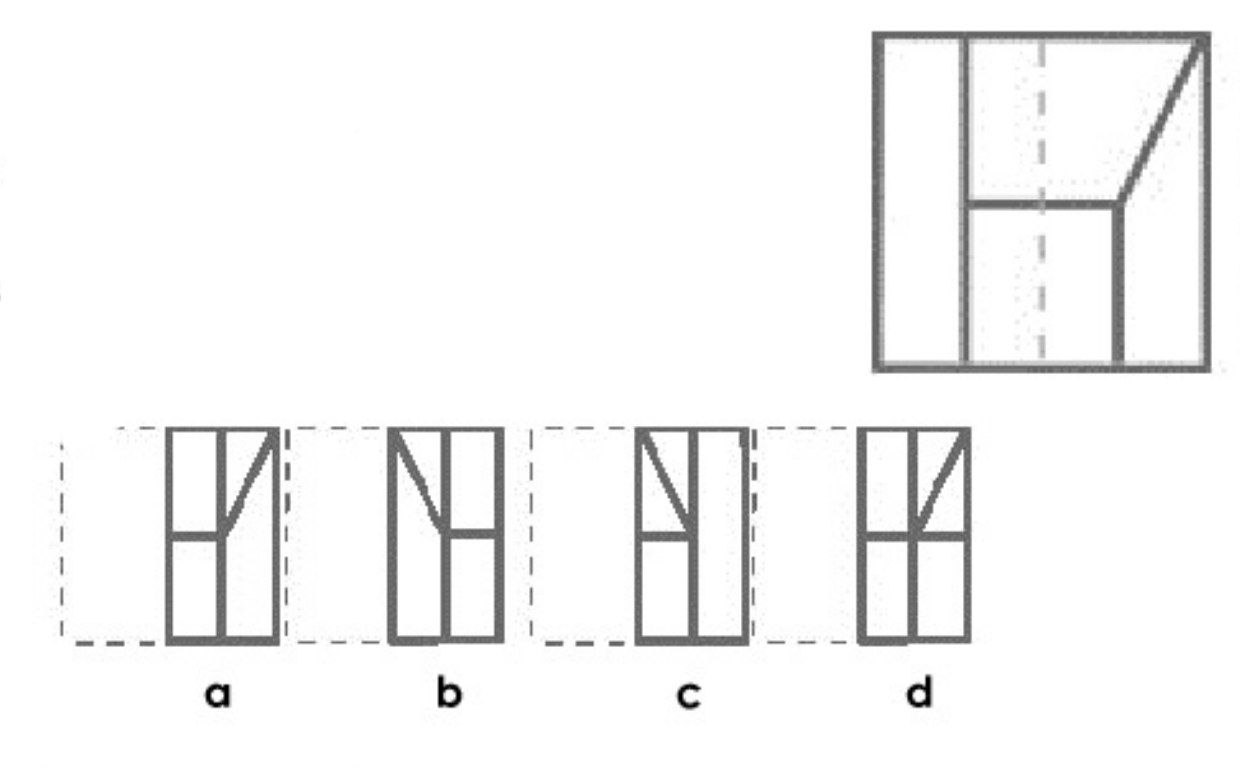

Quelle figure obtient-on lorsque la feuille transparente ci-contre est pliée le long des pointillés ?

a) Figure A b) Figure B c) Figure C d) Figure D

Question 18

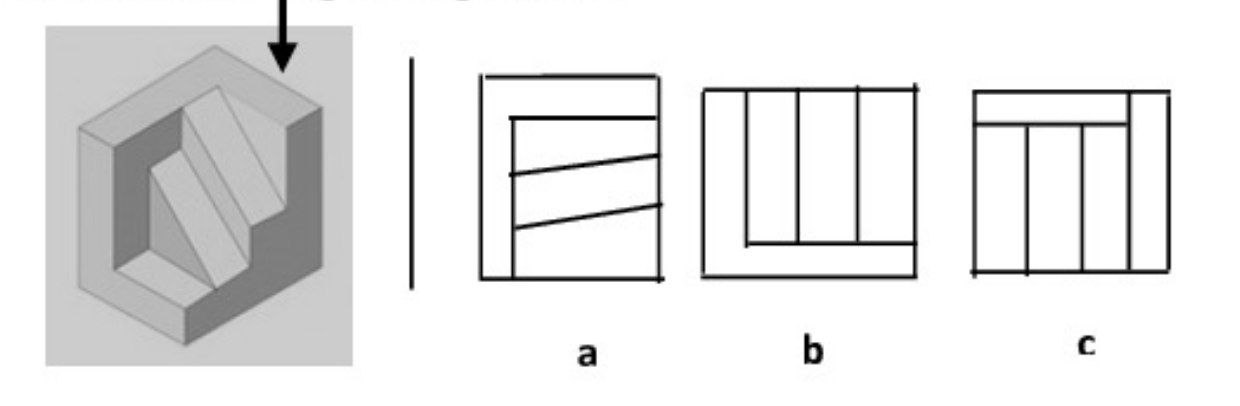

Quel est le dessin qui correspond à la vue indiquée par la flèche dans la figure à gauche ?

a) Dessin A b) Dessin B c) Dessin C

Question 19

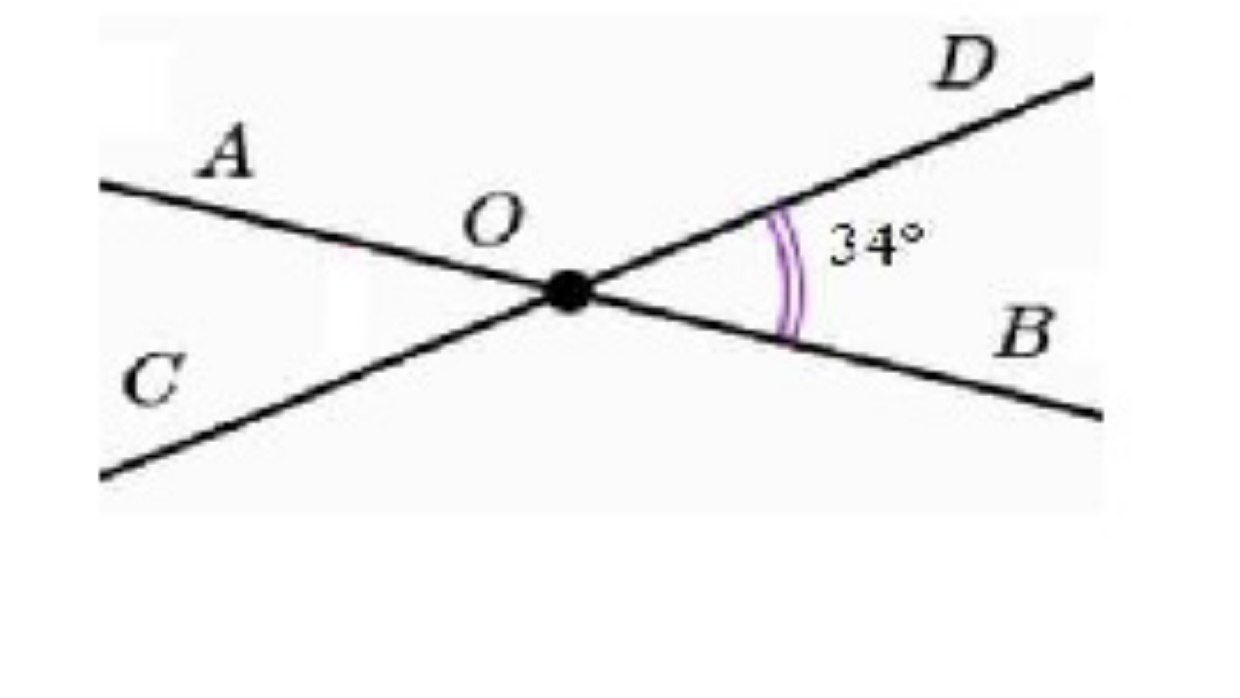

Parmi ces mesures, laquelle est une mesure de l'angle ?

a) 56° b) 124° c) 146° d) 214°

Question 20

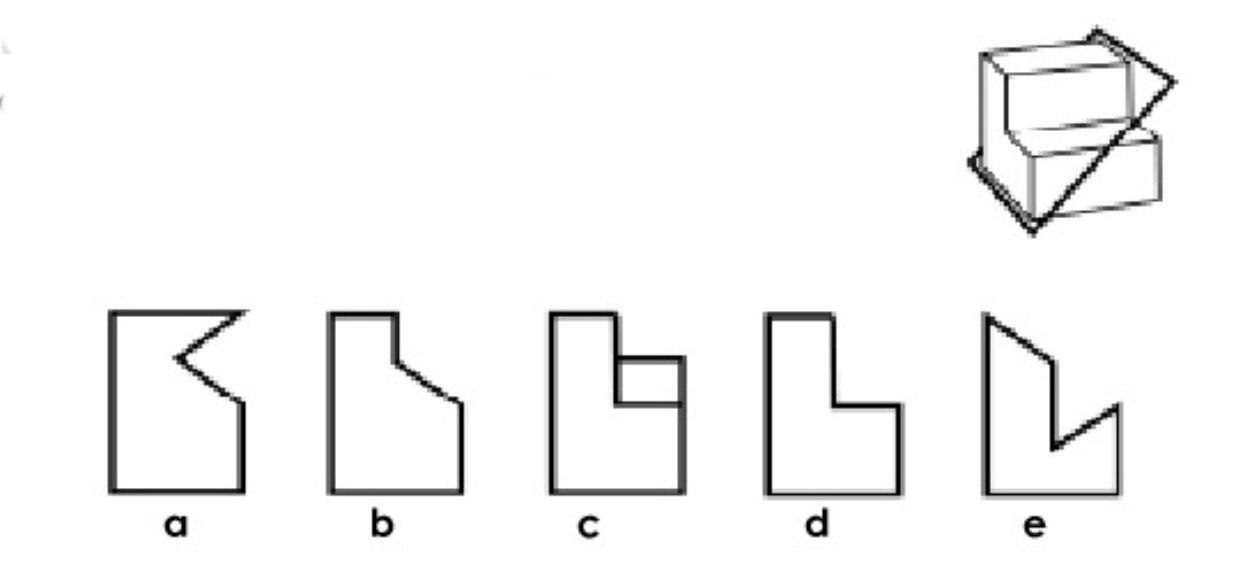

Trouver le dessin représentant le plan de coupe du volume ci-contre ?

a) Dessin A b) Dessin B c) Dessin C d) Dessin D e) Dessin E

Question 21

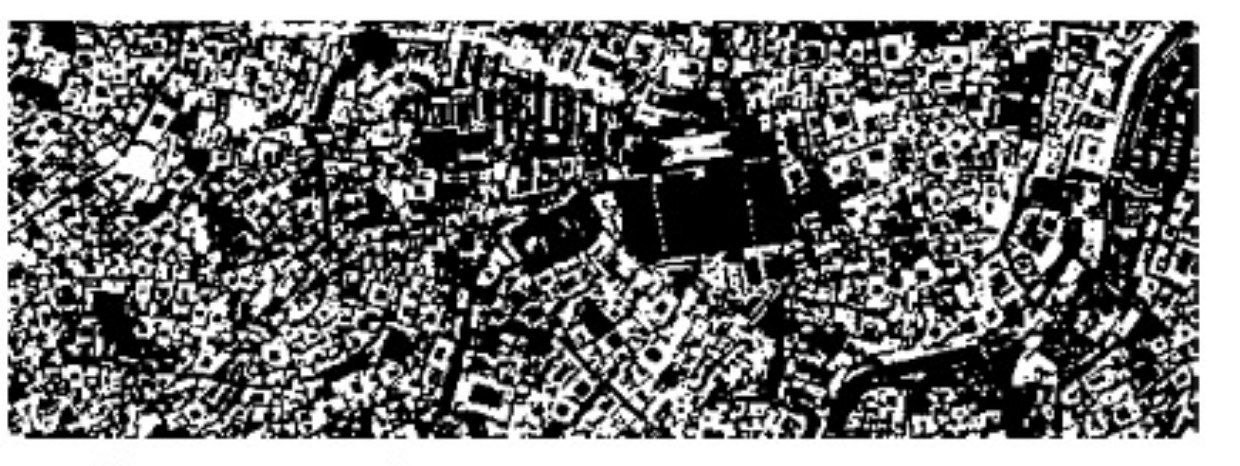

Cette vue aérienne représente des quartiers :

a) D'immeubles de grande hauteur b) D'une médina ancienne c) De villas d) De maisons modernes

Question 22

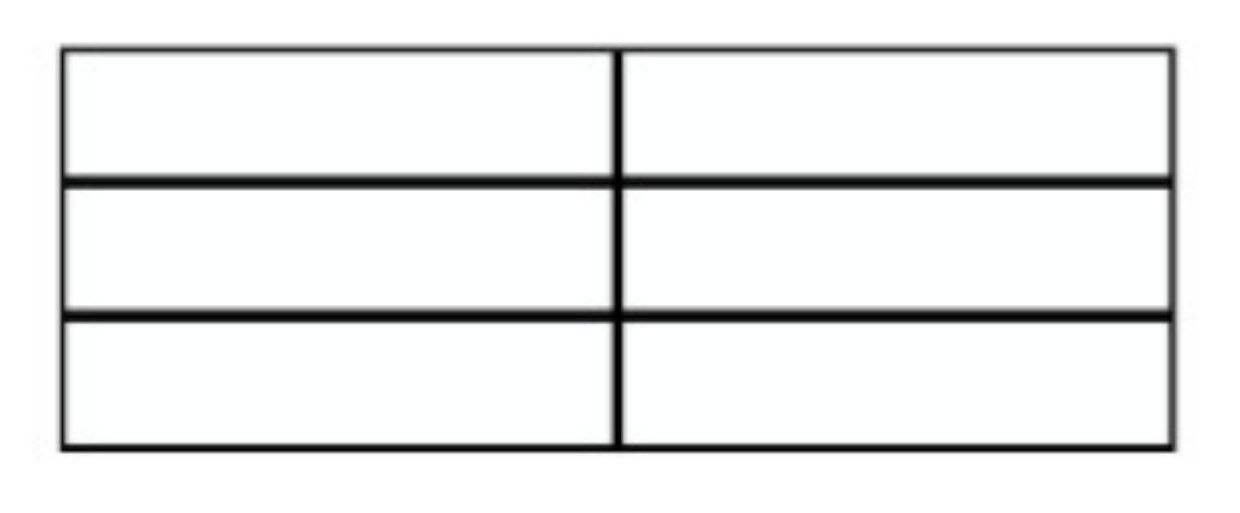

Combien de rectangles y a-t-il dans cette figure ?

a) 6 b) 8 c) 9 d) 16 e) 18

Question 23

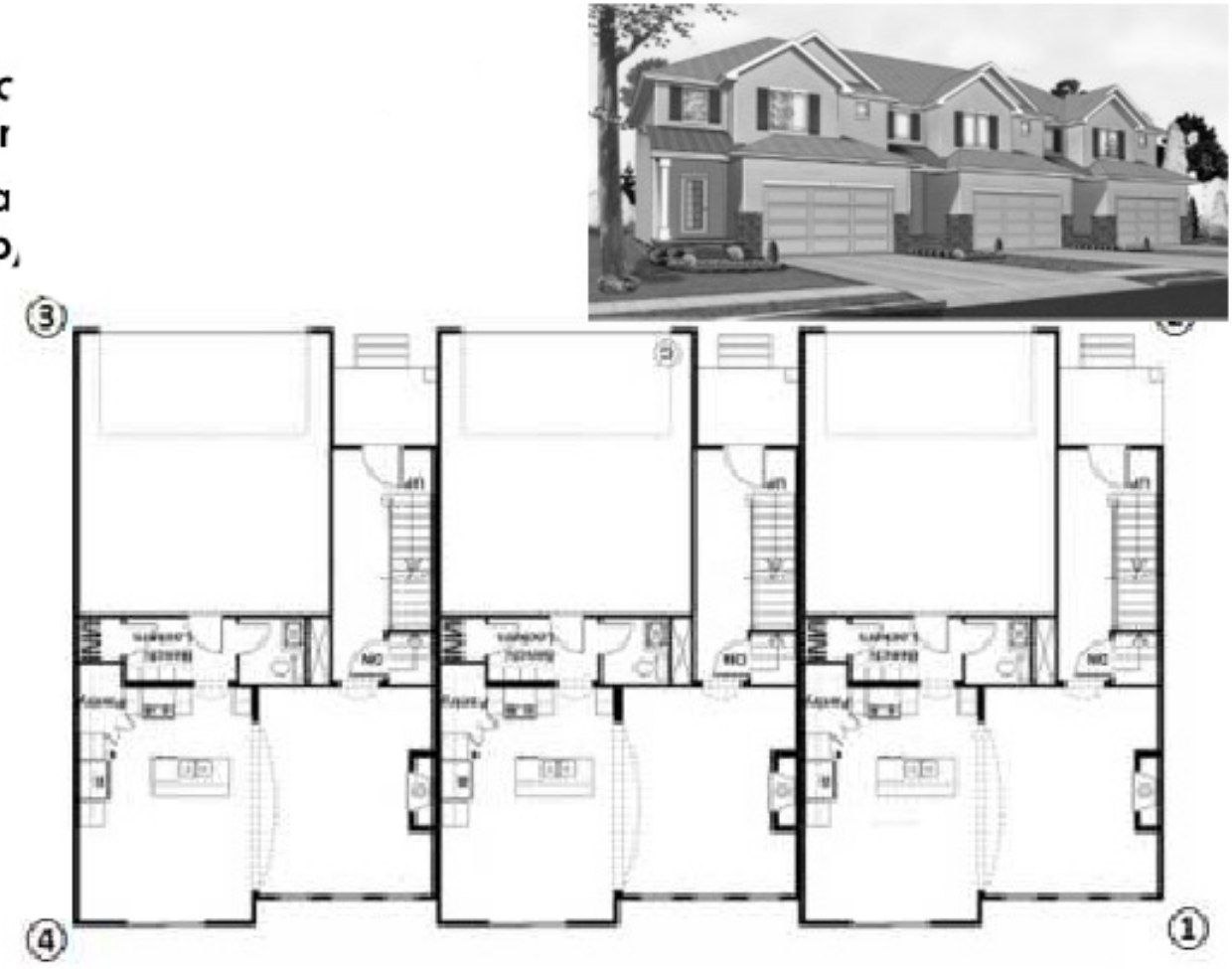

Localiser sur la vue en plan l'angle de vue de ce bâtiment.

a) Angle 1 b) Angle 2 c) Angle 3 d) Angle 4

Question 24

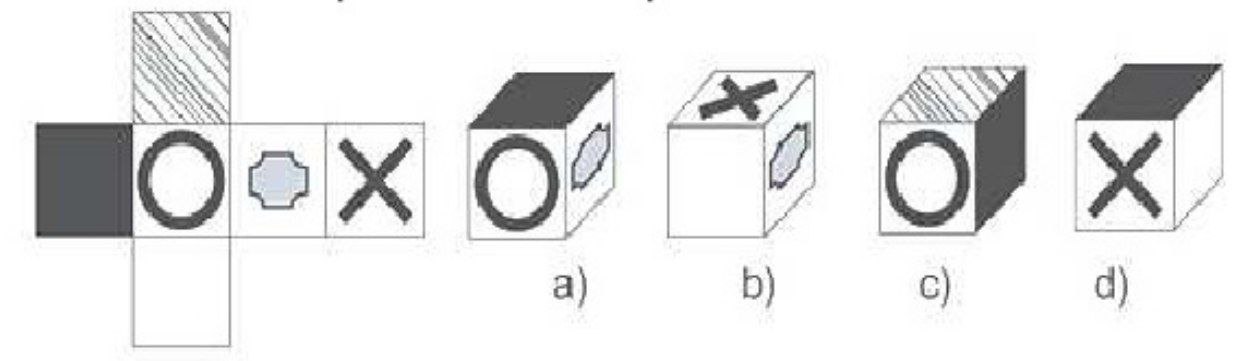

Quel cube correspond au cube déplié ?

a) Cube A b) Cube B c) Cube C d) Cube D

Question 25

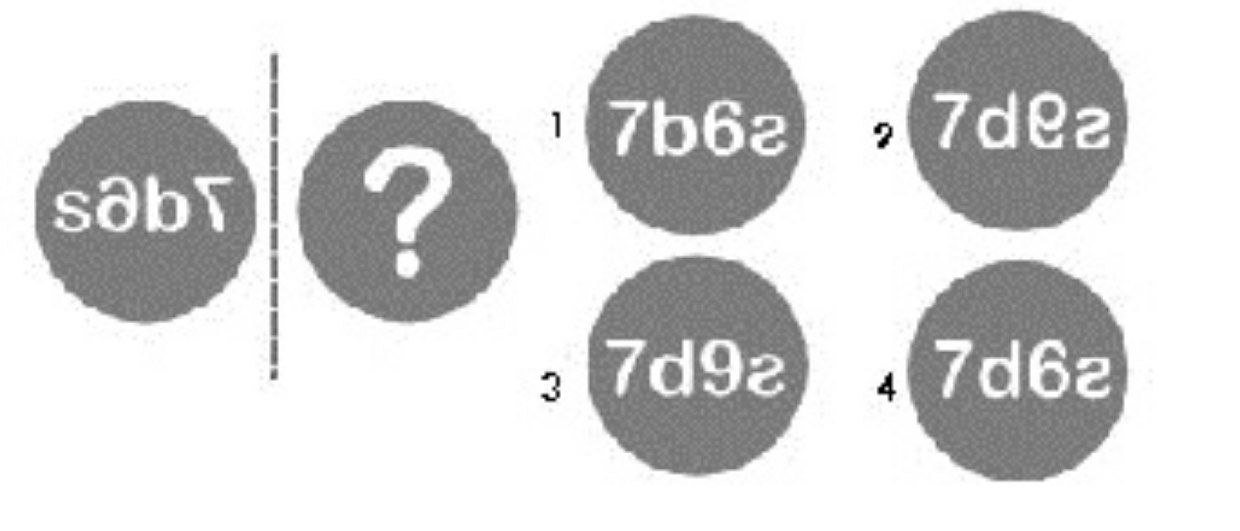

Quelle image obtient-on à travers le miroir ?

a) Image 1 b) Image 2 c) Image 3 d) Image 4
