Concours ENA 2021 - Géométrie & Perception

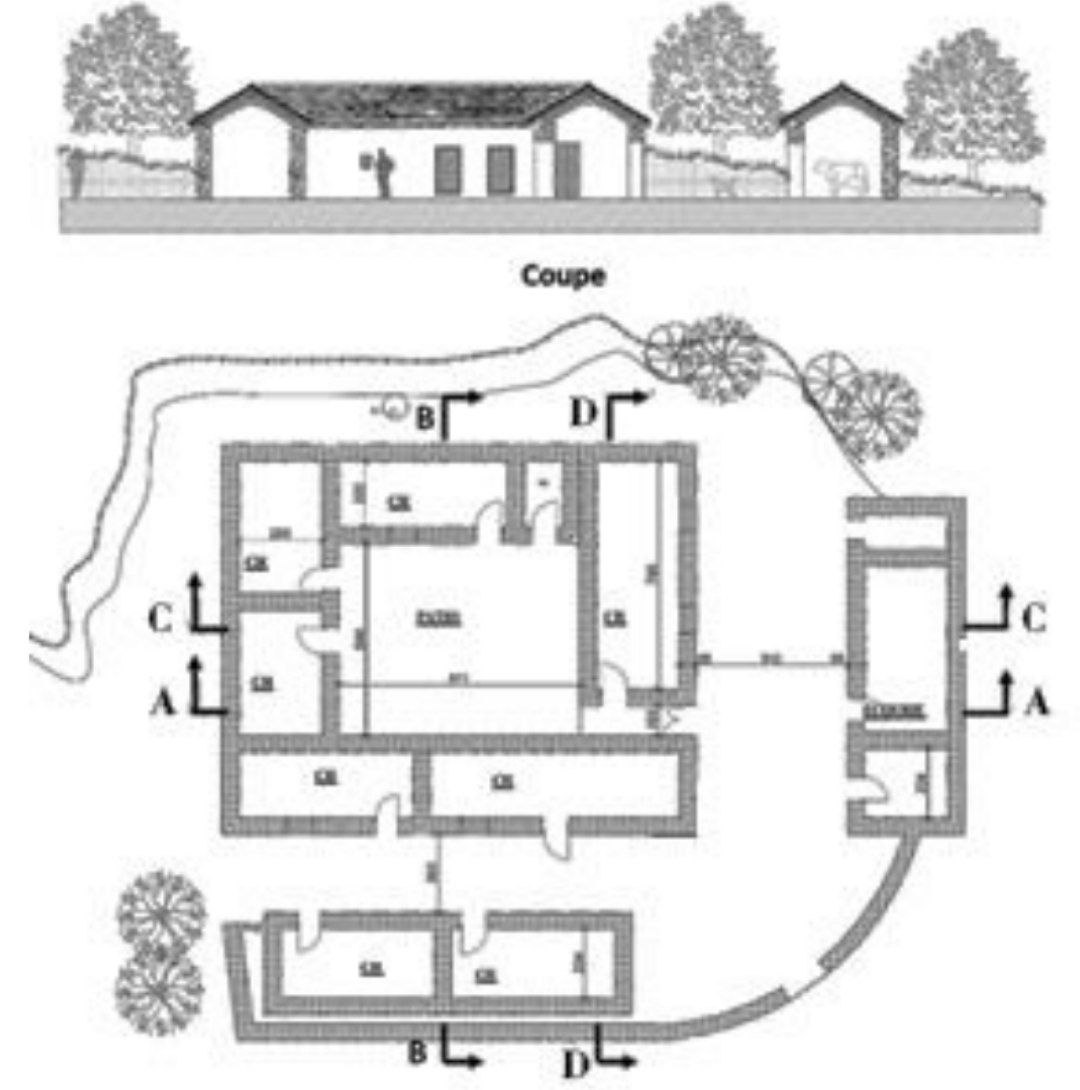

Question 1

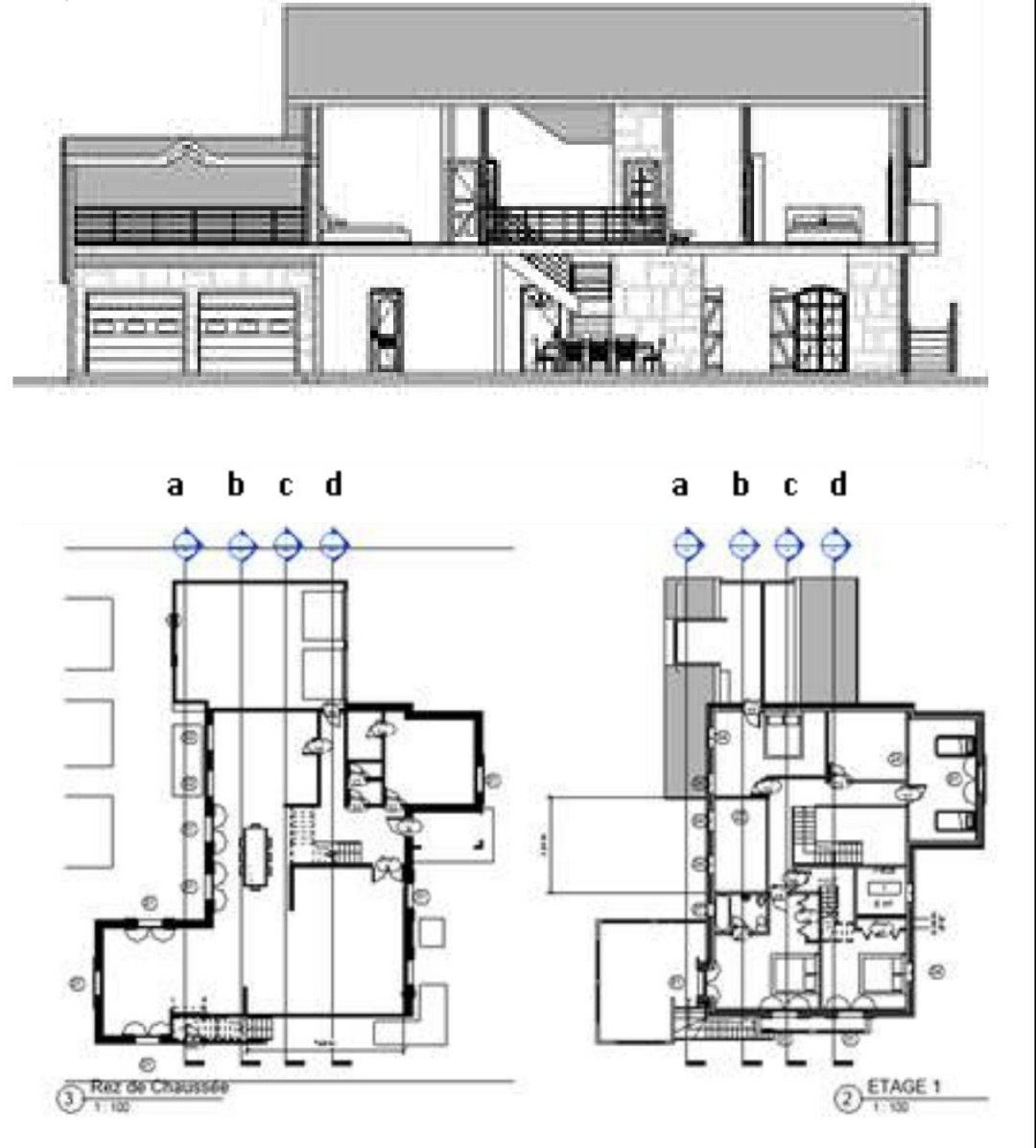

La coupe ci-après correspond à quel axe de coupe sur le plan ?

a) Axe A b) Axe B c) Axe C d) Axe D

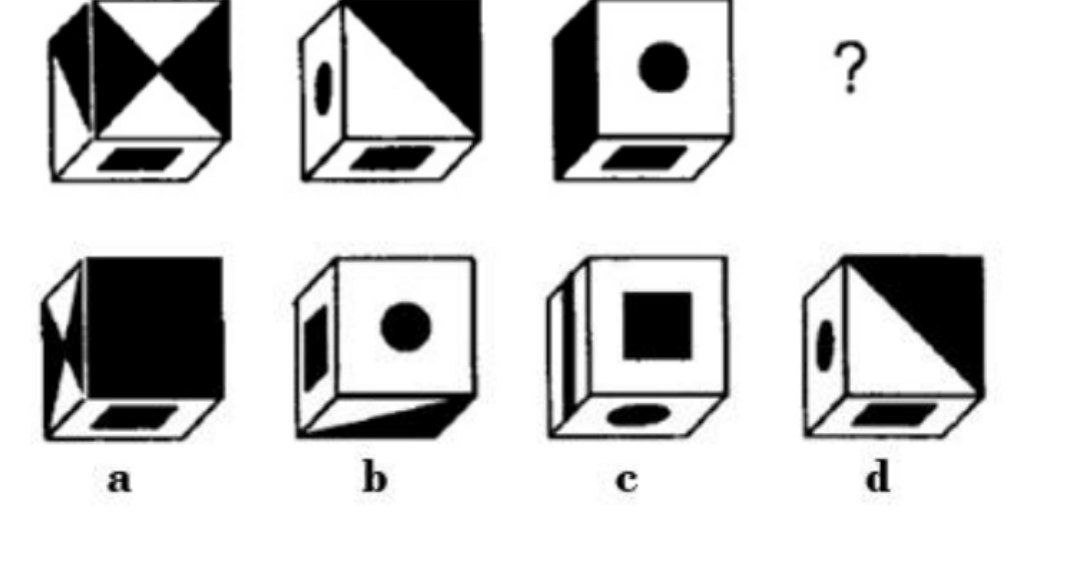

Question 2

Trouvez la position du cube qui correspond à la suite logique ?

a) Position A b) Position B c) Position C d) Position D

Question 3

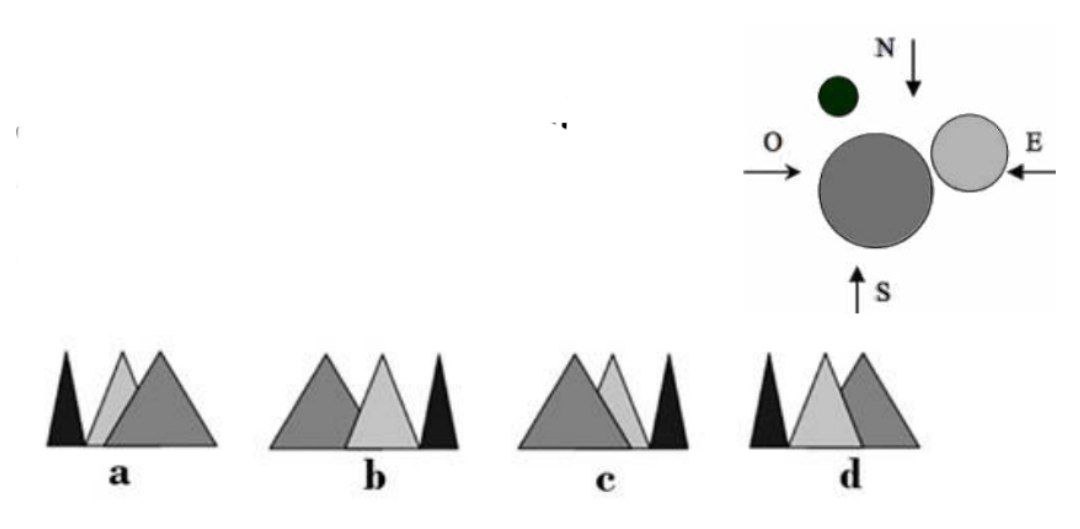

Trois cônes de hauteur identique sont disposés sur une table selon la vue en plan ci-contre : À quoi correspond la vue de l’ouest, parmi les vues de face ci-dessous ?

a) Vue A b) Vue B c) Vue C d) Vue D

Question 4

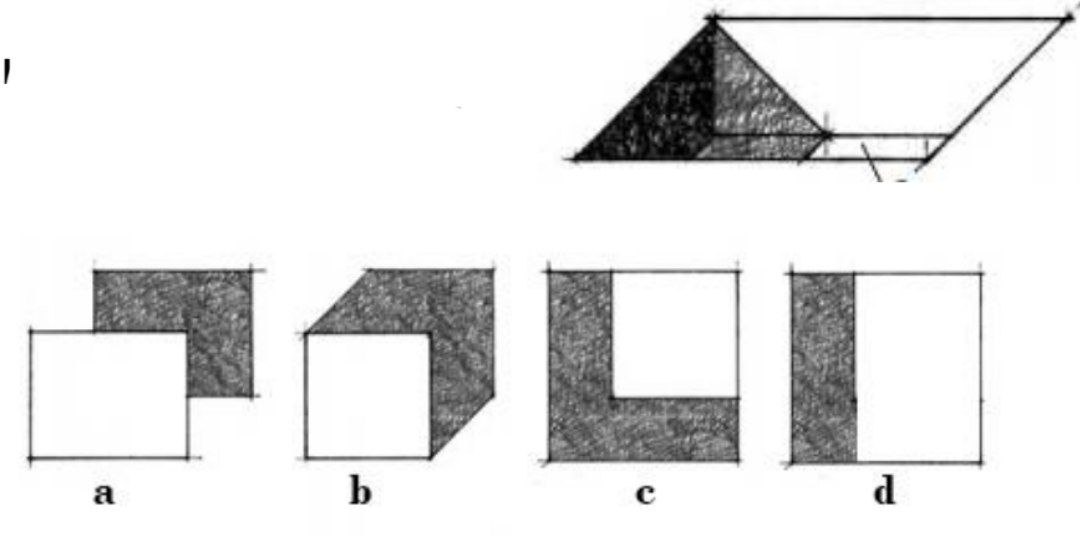

La vue en perspective ci-contre correspond à quelle vue en plan ci-dessous ?

a) Plan A b) Plan B c) Plan C d) Plan D

Question 5

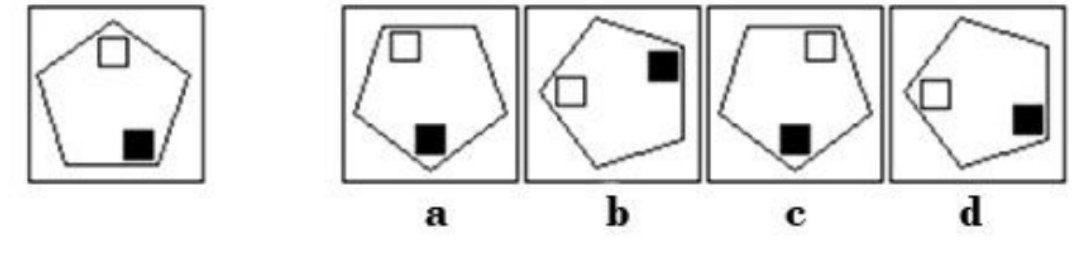

Quelle figure est identique à la première ?

a) Figure A b) Figure B c) Figure C d) Figure D

Question 6

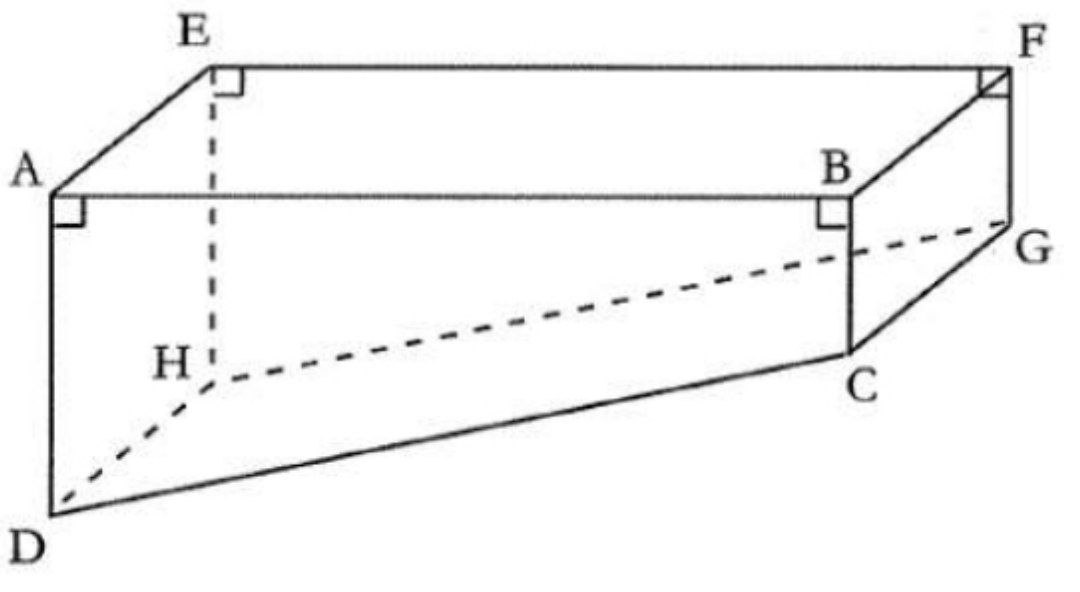

La piscine ci-contre a la forme d’un prisme droit dont le côté ABCD est un trapèze rectangle. Sachant que : AB=12 m ; AE=3m ; AD=4m ; BC=1m. Quel est le volume de cette piscine ?

a) 80 m³ b) 90 m³ c) 100 m³ d) 110 m³

Question 7

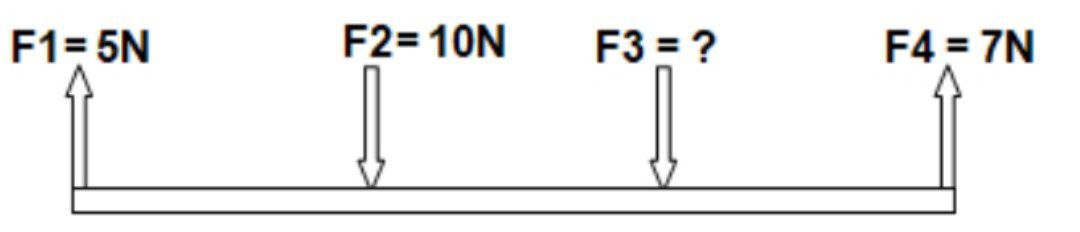

En utilisant la loi suivante : la somme des forces selon la direction « y » est égale à la somme des forces selon la direction « -y ». Quelle est la valeur de la force F3 ?

a) 2N b) 5N c) 7N d) 10N

Question 8

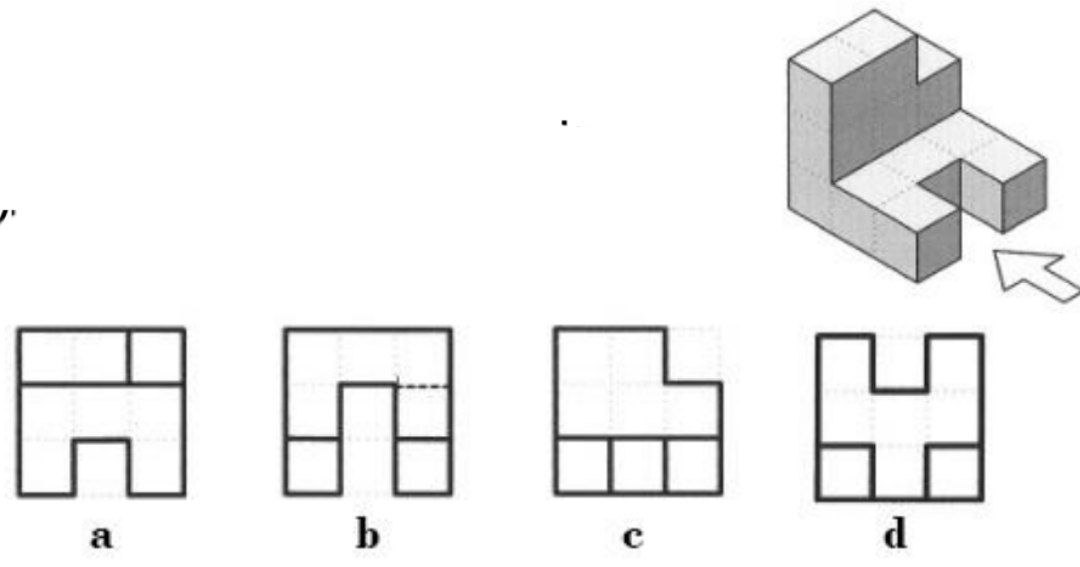

Quel est le dessin qui représente la vue indiquée par la flèche dans la vue ci-contre ?

a) Dessin A b) Dessin B c) Dessin C d) Dessin D

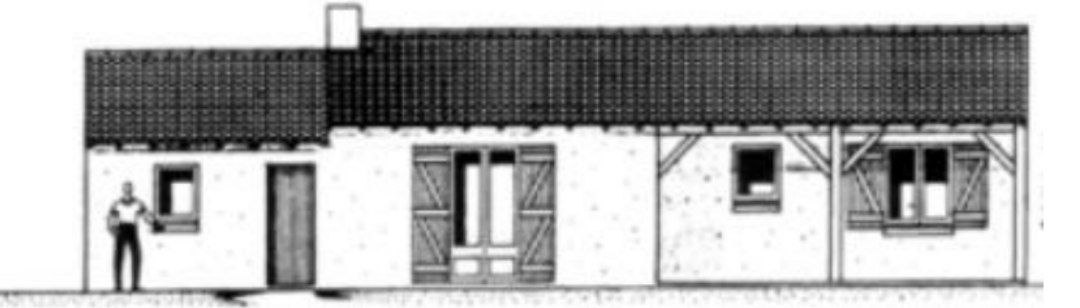

Question 9

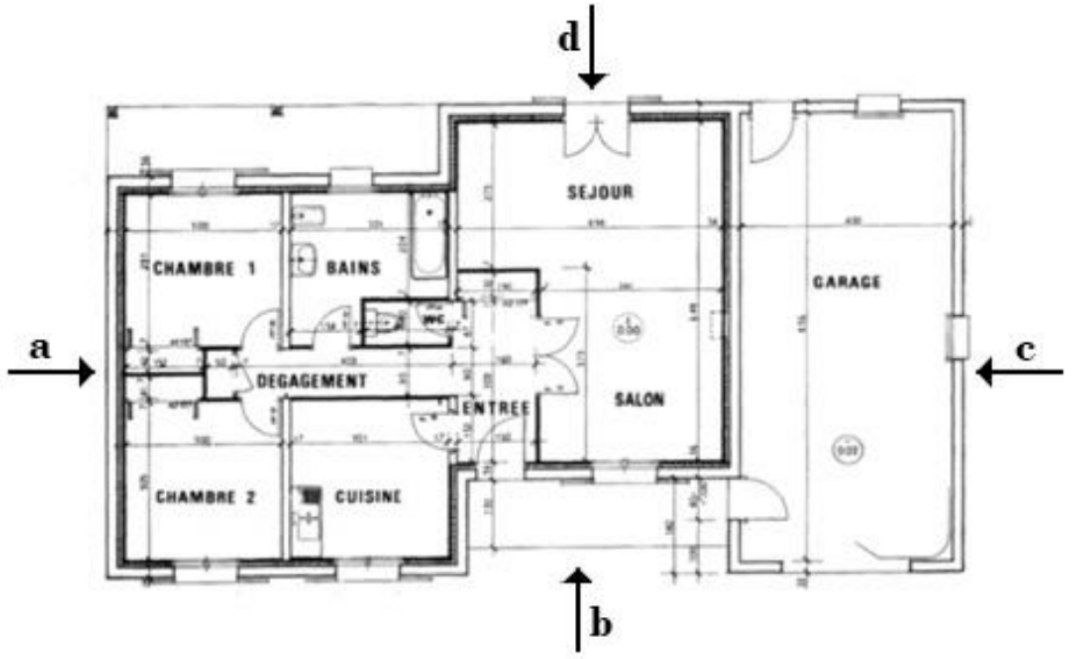

Cette façade correspond à quelle vue sur le plan ci-après ?

a) Vue A b) Vue B c) Vue C d) Vue D

Question 10

Une allée de 50 m de longueur et de 2.5m de largeur est recouverte d’une couche de gravier de 5cm, le volume total du gravier sera donc :

a) 6.25 m³ b) 16.25 m³ c) 25 m³ d) 50 m³

Question 11

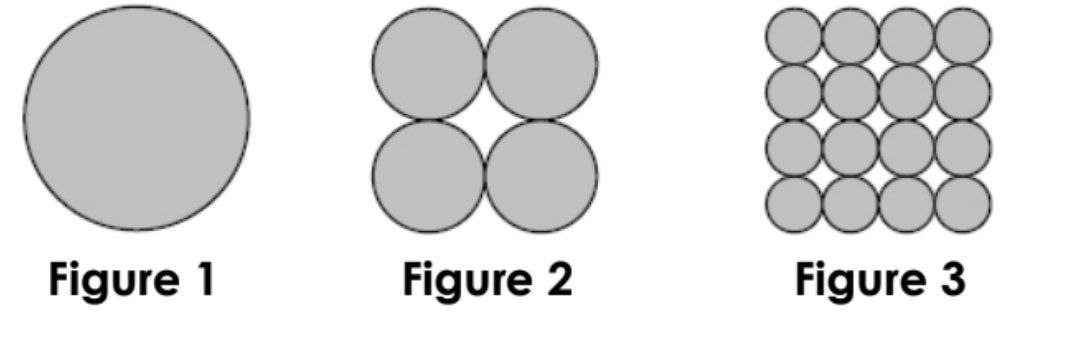

Soit r = 1 cm le rayon de la Figure 1. Pour obtenir la même surface pour les 3 figures, les rayons des cercles de la Figure 2 et de la Figure 3 doivent être respectivement r/n et r/m. Les valeurs de n et m sont :

a) 2 et 3 b) 2 et 4 c) 3 et 4 d) 3 et 6

Question 12

La coupe ci-après correspond à quelle ligne de coupe sur le plan ?

a) Ligne A b) Ligne B c) Ligne C d) Ligne D

Question 13

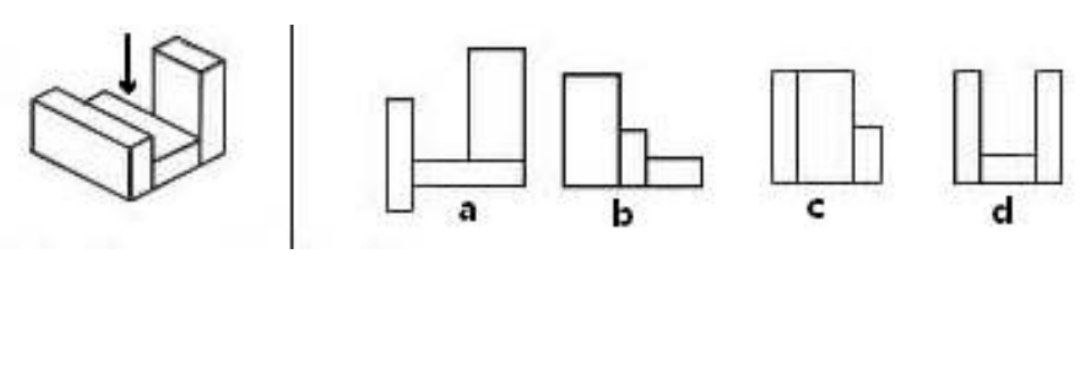

Quel est le dessin qui correspond à la vue indiquée par la flèche dans la figure à gauche ?

a) Dessin A b) Dessin B c) Dessin C d) Dessin D

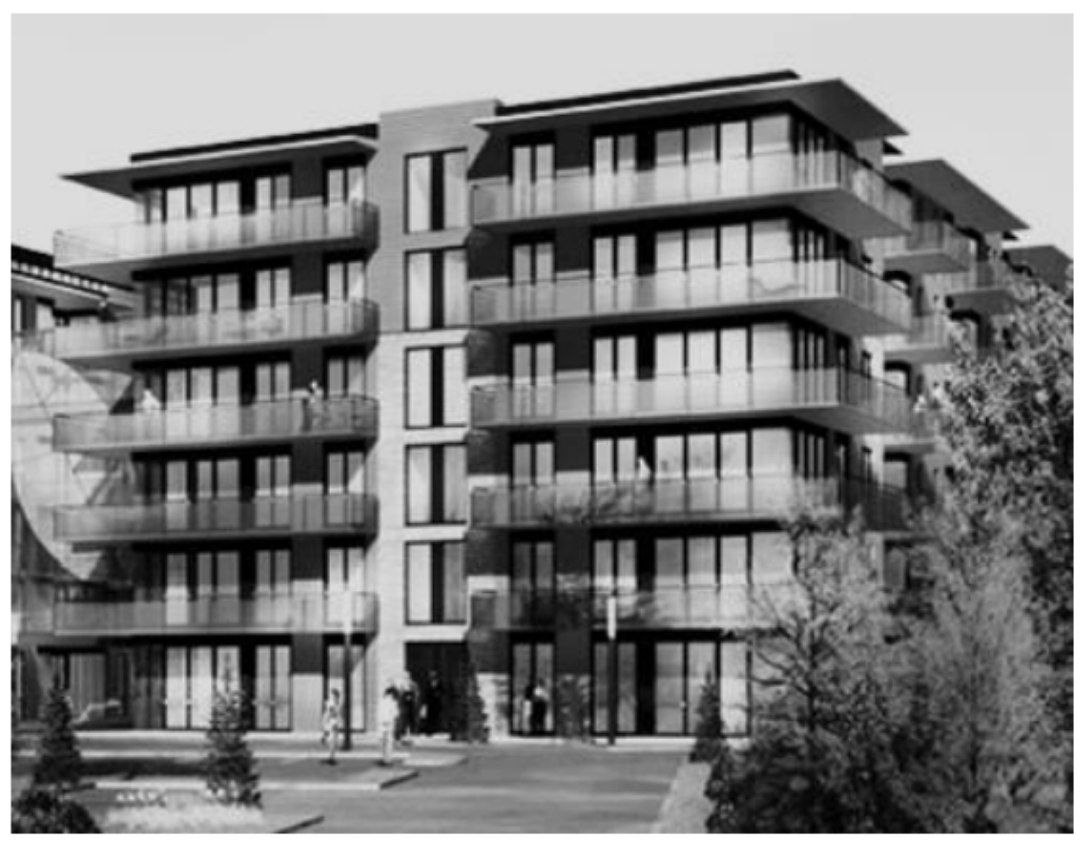

Question 14

Cet immeuble mesure à peu près une hauteur de :

a) 15 m b) 20 m c) 28 m d) 32 m

Question 15

Une salle de séjour a la forme d'un parallélépipède rectangle. Ses dimensions sont 9 m de longueur et 6 m de largeur. La hauteur des murs est 3 m. Pour peindre cette salle, combien faut-il prévoir de pots, sachant qu'un pot de peinture couvre 12 m² ?

a) 8 pots b) 10 pots c) 12 pots d) 14 pots

Question 16

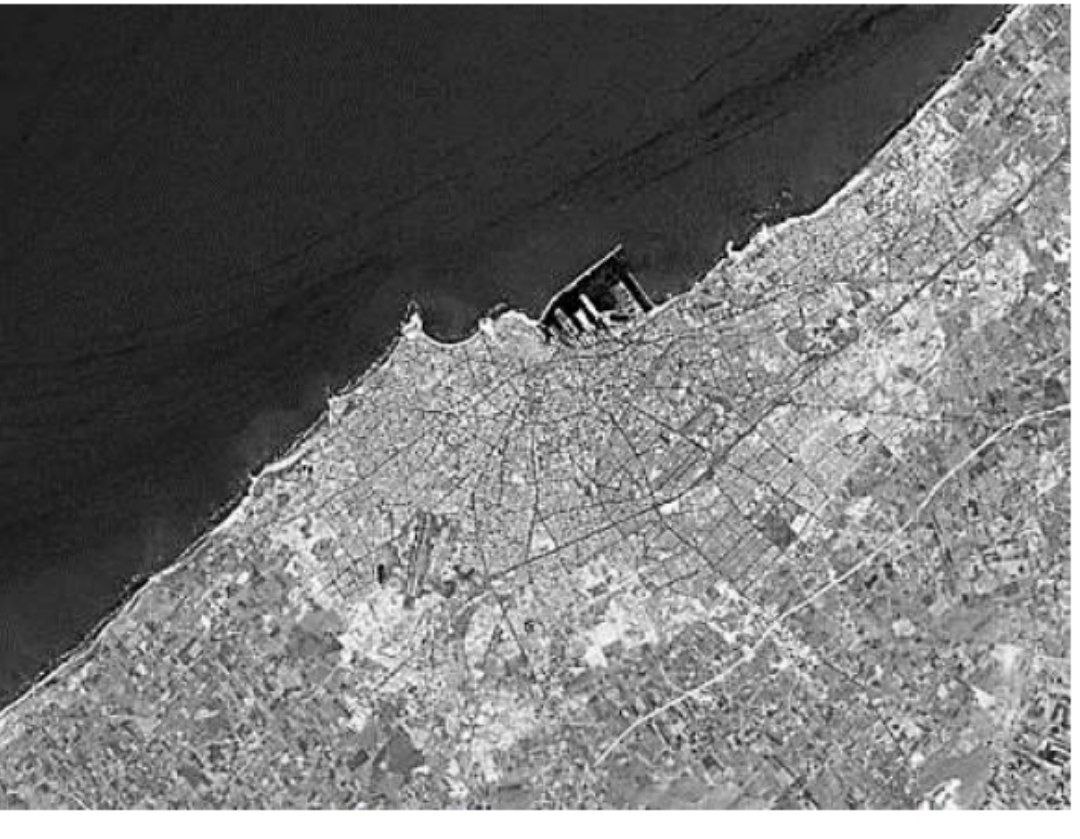

Cette vue aérienne est celle de :
